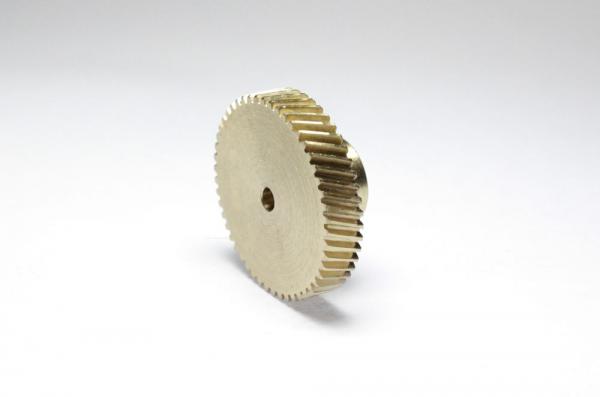

Stirnzahnrad, 20° schräg verzahnt, Modul 0,5, aus Messing, 50 Zähne
Präzise gefertigtes Stirnzahnrad mit schräger Verzahnung 20°, aus Messing,
Eingriffswinkel 20°, Modul 0,5, Ausführung: rechts
Wichtig! Diese Zahnräder mit schräger Verzahnung 20°, werden links- und rechtsverzahnt gefertigt.
Zu einem Laufpaar bei 20° Schrägungswinkel gehören immer je 1 rechts- und 1 linksverzahntes
Schraubenrad!
Lieferumfang: 1 Stück entsprechend den Abmessungen in der Tabelle unter der Skizze:
Abbildung und Skizze können vom Original abweichen -
Versand in das Ausland ist möglich - bitte fragen Sie nach.
Eingriffswinkel 20°, Modul 0,5, Ausführung: rechts
Wichtig! Diese Zahnräder mit schräger Verzahnung 20°, werden links- und rechtsverzahnt gefertigt.
Zu einem Laufpaar bei 20° Schrägungswinkel gehören immer je 1 rechts- und 1 linksverzahntes
Schraubenrad!
Lieferumfang: 1 Stück entsprechend den Abmessungen in der Tabelle unter der Skizze:
| Zähnezahl | z | 50 | ||
| Modul | mn | mm | 0,5 | |
| Kopfkreis- Ø | da | mm | 27,60 | |
| Teilkreis- Ø | d | mm | 26,60 | |
| Ø Nabe | DN | mm | 8,0 | |
| Länge Nabe | LN | mm | 6,5 | |
| Zahnbreite | b | mm | 5,5 | |
| Bohrung | B | mm | 3,0 | |
| Bestellnummer | 30515050 | |||
Versand in das Ausland ist möglich - bitte fragen Sie nach.
